Pneumatické závitořezy - ET, VT a VTS

Stroje firmy VOLUMEC jsou špičkou v oblasti závitořezných strojů a tvorby závitů. V široké nabídce pneumatických závitořezů naleznete stoje s možností závitování od M3 až do M30 s možností řezání slepých i průchozích závitů (nastavitelná spojka). Pneumatické závitořezy jsou dostupné ve dvouramenné nebo tříramenné verzi.  Závitořezy Volumec nabízejí díky své konstrukci a flexibilnímu kloubovému rameni naprostou volnost při práci. Díky důmyslnému magnetickému systému nabízejí, snadné a přesné polohování na obráběném dílci, vysokou efektivitu a ergonomii práce, a mnohé další.

Stáhněte si katalog závitořezů VOLUMEC

Poptávka

Hlavní přednosti závitořezů s kloubovým ramenem



  • odlehčení drahých strojů (horizontky, CNC stroje),
  • rychlá návratnost investice do stroje,
  • vysoká flexibilita závitování,
  • jednoduchá ovládatelnost závitořezu,
  • jednoduchá obsluha,
  • vybavení více směrnou hlavou (závitování v jakémkoli úhlu)
  • nízké provozní náklady
tl_files/magcentrum/DATA/JOYTAPY/LOGO_VOL.JPG



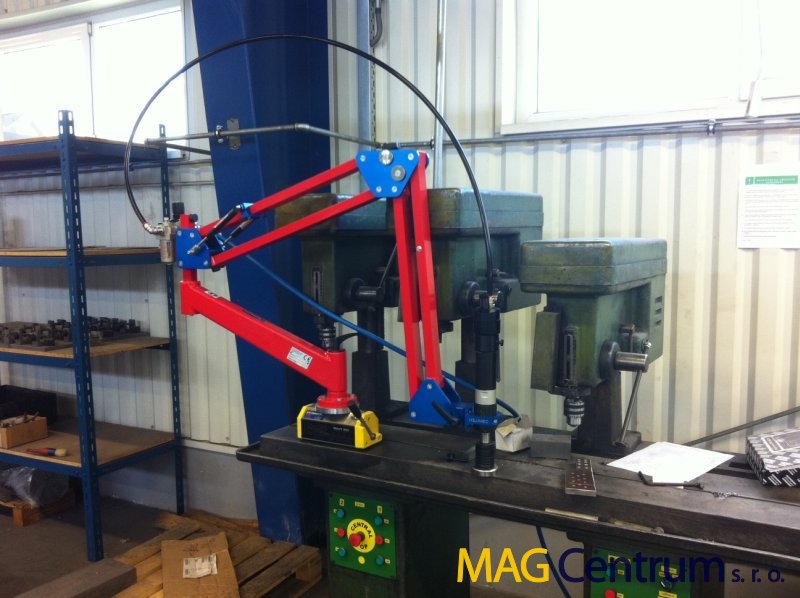

Hlavní chyrakteristiky závitořezů s kloubovým ramenem

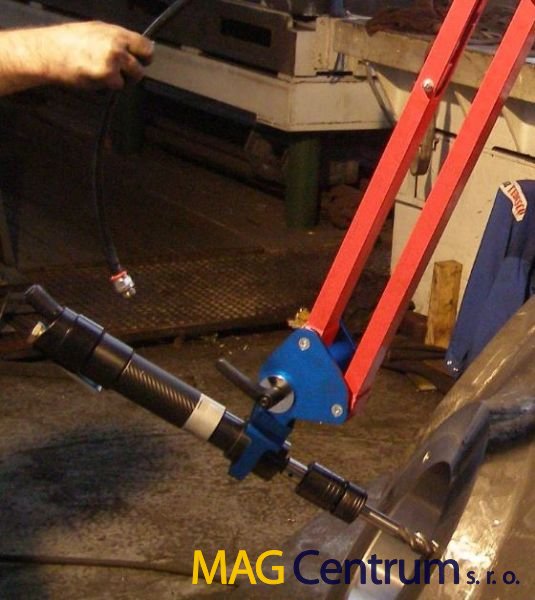

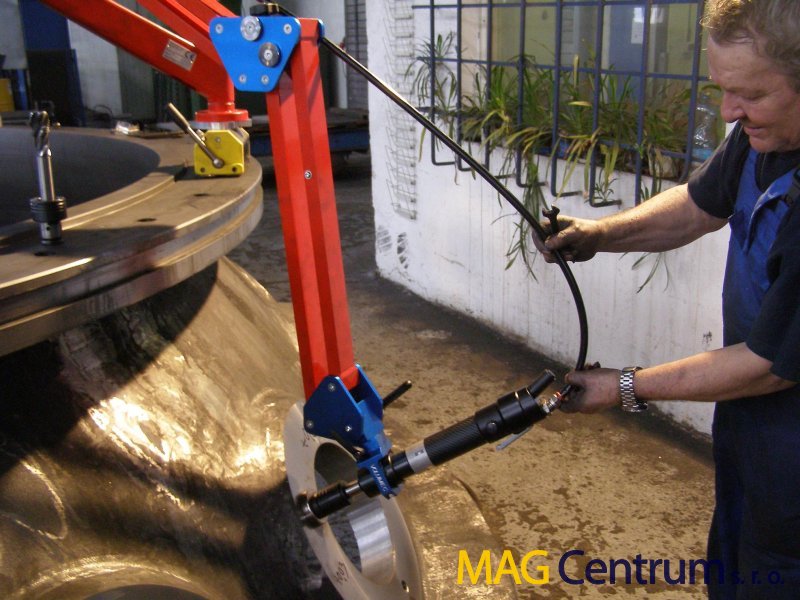

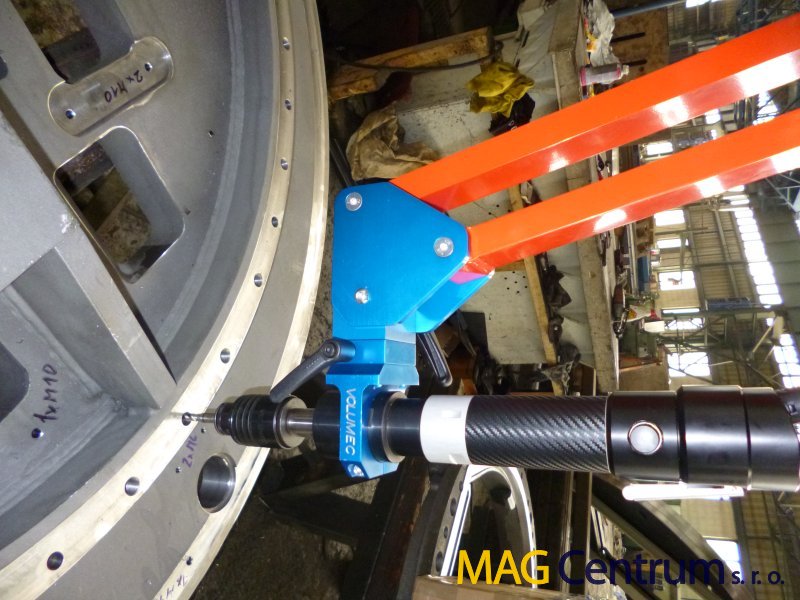

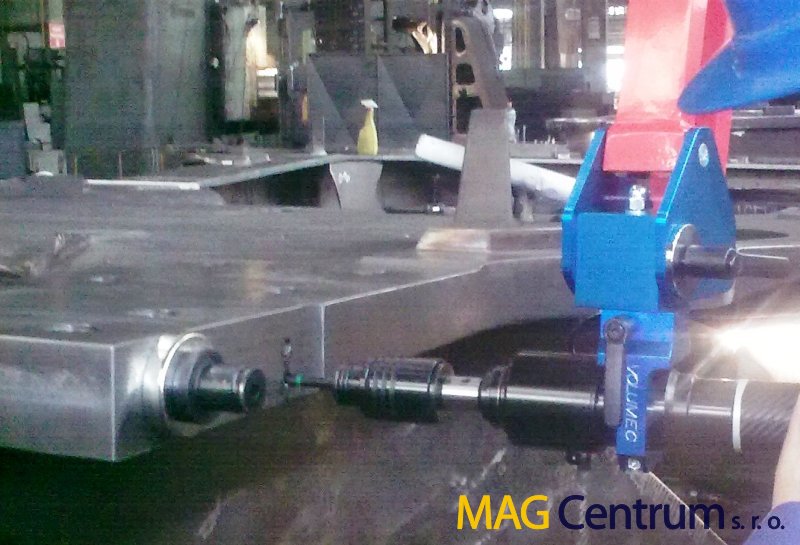

Otočná hlava

Stroj je standardně vybaven otočnou hlavou, umožňující řezání závitů v jakékoliv poloze, pod jakýmkoliv úhlem.

tl_files/magcentrum/DATA/zavitorezy/VTS_angle.JPG tl_files/magcentrum/DATA/zavitorezy/Volumec_motor.jpg

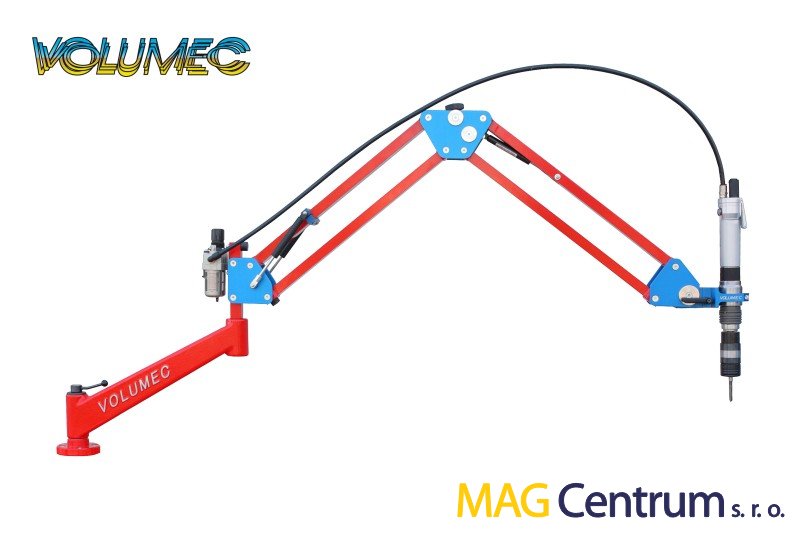

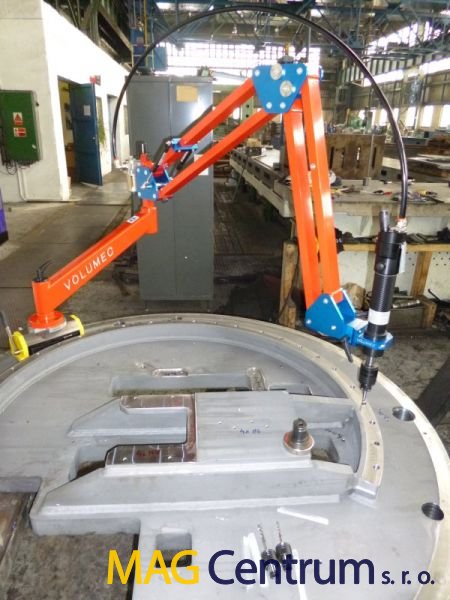

Vyvážené kloubové rameno

Stroj je vybaven vyváženým hliníkovým ramenem, které zajišťuje rychlé a přesné polohování nástroje na otvor. Díky lehké hliníkové konstrukce je stroj snadno přenosný.

tl_files/magcentrum/DATA/zavitorezy/IMG_1361.jpg tl_files/magcentrum/DATA/zavitorezy/IMG_3587.jpg

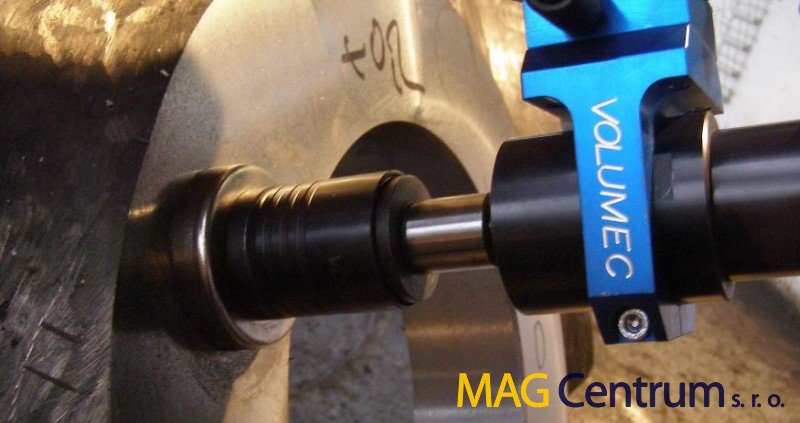

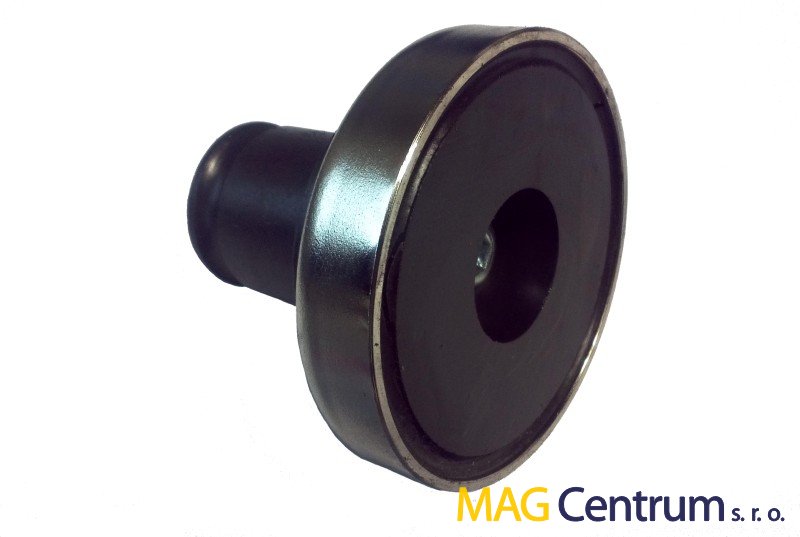

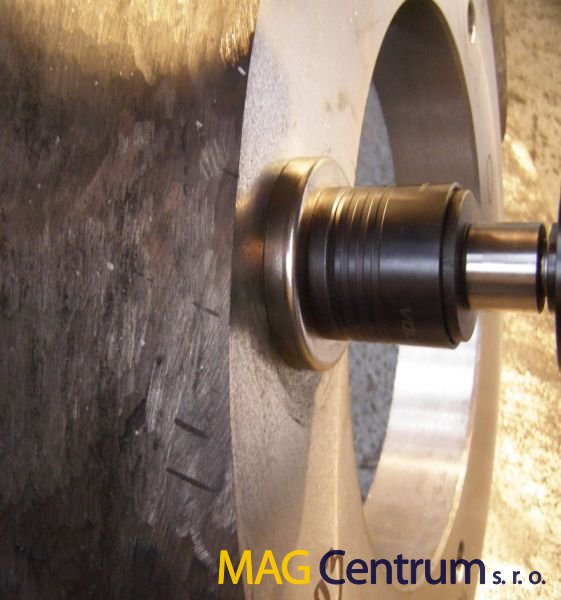

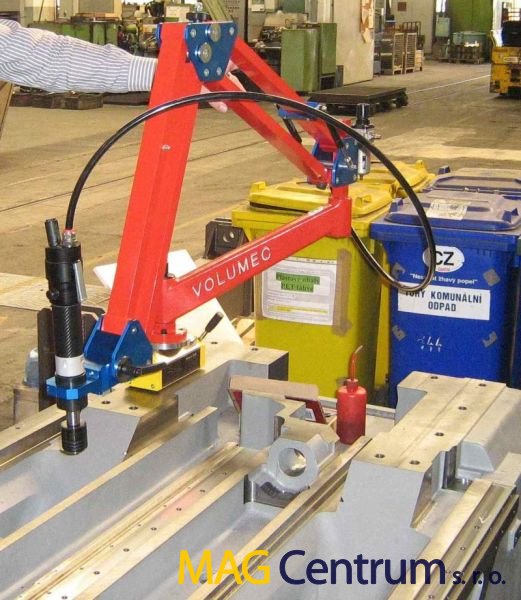

Snadné magnetické polohování

Polohování vřetena je zajištěno pomocí magnetu, který se umístí místo nástroje a přiložením na závitovanou plochu zajistí rychle a snadno absolutní kolmost vřetena.

tl_files/magcentrum/DATA/JOYTAPY/magnete_scontornato_small.jpg tl_files/magcentrum/DATA/zavitorezy/POL_MAG.JPG

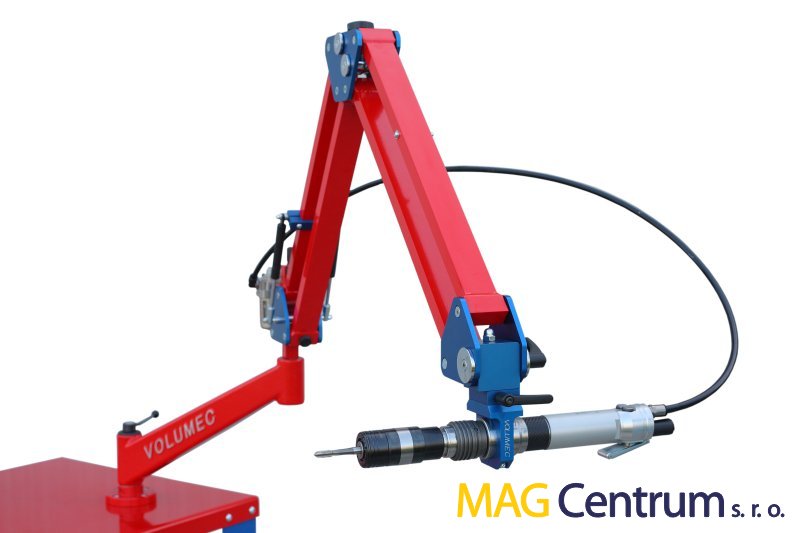

Rovnováha a plynulost pohybu

Rovnováhu a plynulost pohybu zajišťují nastavitelné plynové pružiny a klouby ramen uložené v kuličkových ložiscích.

tl_files/magcentrum/DATA/zavitorezy/IMG_1374.jpg



Možnost řezání slepých i průchozích závitů

Díky nastavitelné spojce integrované ve vrtacích pouzdrech je možné závitovat slepé i průchozí otvory.

tl_files/magcentrum/DATA/JOYTAPY/hlavicky_small.jpg

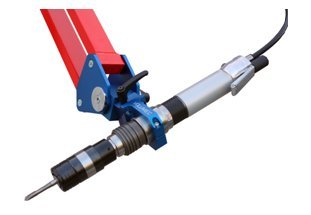

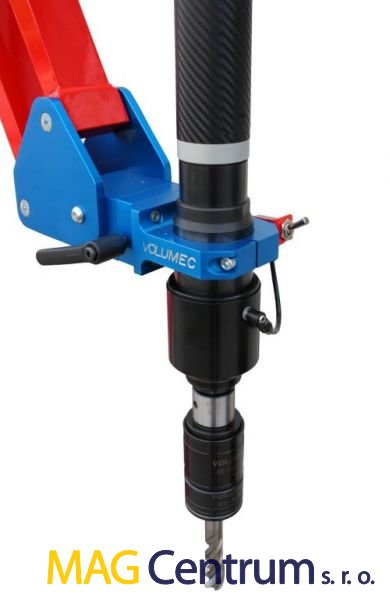

Silný pneumatický motor

Kvalitní pneumatický motor, který nevyžaduje další moduly na rychlost. Ve verzi VTS je vybaven dvoupolohovým přepínačem pro volbu rychlostí.

tl_files/magcentrum/DATA/zavitorezy/gearbox_vts1000.jpg tl_files/magcentrum/DATA/zavitorezy/silny-pneumaticky-motor.jpg



Jednotka pro úpravu vzduchu

Stroj je standardně vybaven vlastní jednotkou pro úpravu stlačeného vzduchu s regulátorem tlaku a mazáním.



Dostupné modely a technické parametry

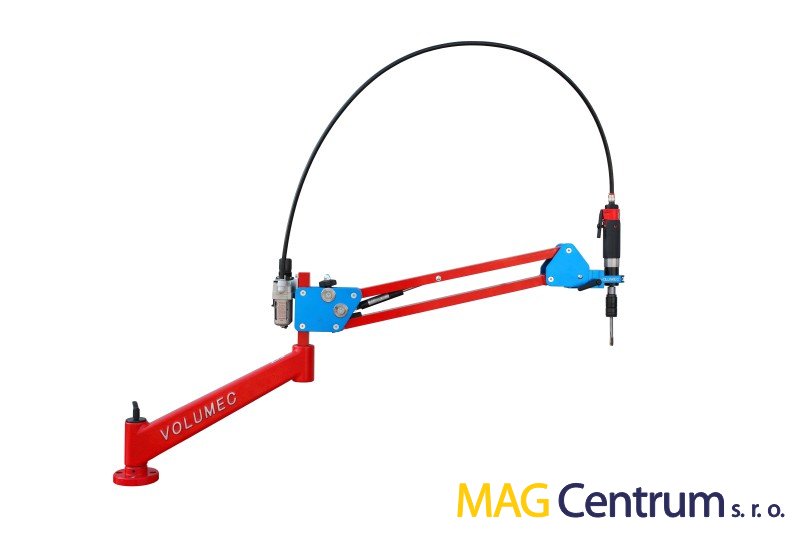

Pneumatické závitořezy série ET – dvouramenné

tl_files/magcentrum/DATA/zavitorezy/IMG_3587.jpg

Pracovní rádius až 1280 mm





Model

Velikost řezaného závitu do oceli

Točivý moment (Nm)

Rychlost bez zatížení (ot/min)

Hmotnost

Vřeteno

ET 220

M3 - M12

24

310

15 Kg

GR1

ET 300

M3 - M8

16

650

15 Kg

GR1

ET 350

M3 - M12

28

350

15 Kg

GR1

ET 500

M3 - M16

38

430

16 Kg

GR2



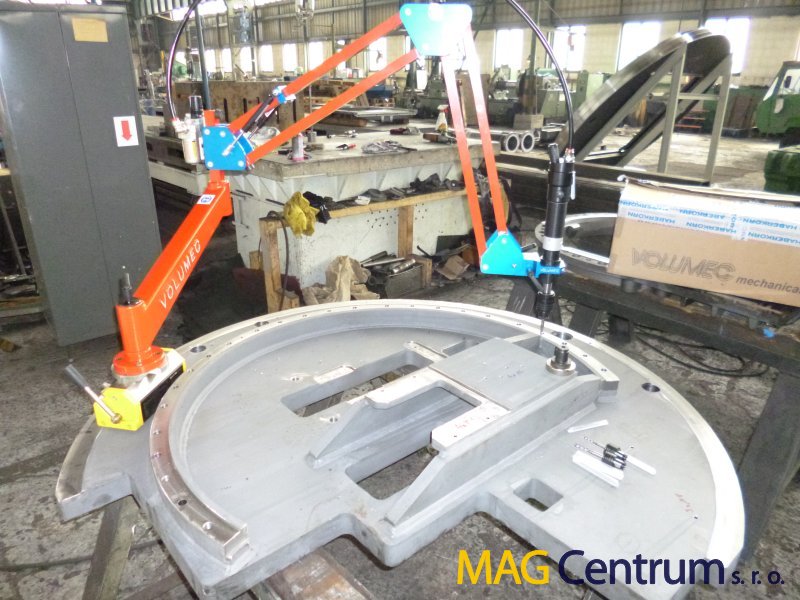

Pneumatické závitořezy série VT a VTS – trojramenné

tl_files/magcentrum/DATA/zavitorezy/IMG_1361.jpg

Pracovní rádius až 1900 mm





Model

Velikost řezaného závitu do oceli

Točivý moment (Nm)

Rychlost bez zatížení (ot/min)

Hmotnost

Vřeteno

VT 508

M3 - M12

28

350

18 Kg

GR1

VT 512

M3 - M12

28

600

19 Kg

GR2

VT 516

M3 - M16

38

450

19 Kg

GR2

VT600

M5 - M27 (M30)

180

100

20 Kg

GR2

VTS 1000

M3 - M27 (M30)

50/80

350/100

20 Kg

GR2





Příslušenství



Držáky nástrojů

Držáky nástrojů pro řezání závitů od M2 do M30 s nastavitelnou spojkou pro řezání slepých závitů.

tl_files/magcentrum/DATA/JOYTAPY/hlavicky_small.jpg



Hlavice pro záhlubník

Hlavice pro upnutí záhlubníku, upínací rozsah 1 – 10 mm.

tl_files/magcentrum/DATA/JOYTAPY/zahlubnik_small.jpg



Pojízdný vozík

Pojízdný vozík a police s otočnými kolečky.

Rozměry: 850 x 750 x 870 mm

Hmotnost: 65 Kg

tl_files/magcentrum/DATA/zavitorezy/accessories_trolley_tap_macines_small.jpg

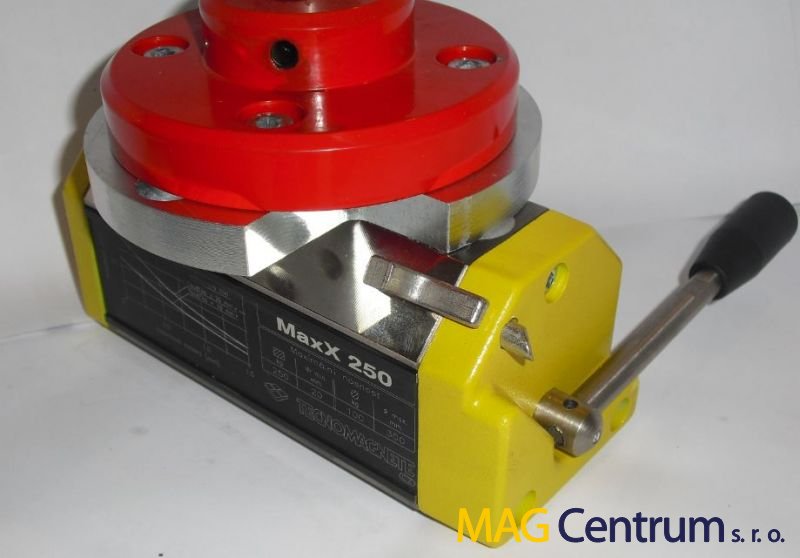

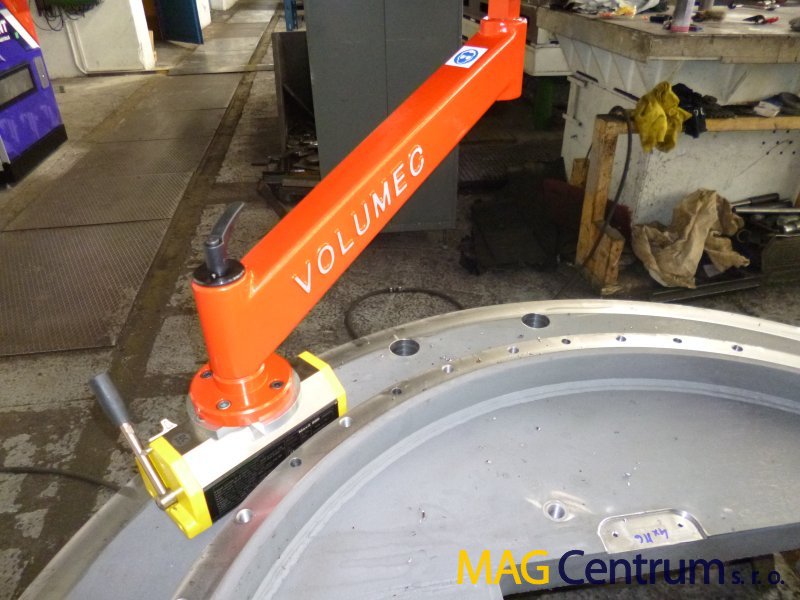

Magnetický stojan

Vypínatelný permanentní magnet s přírubou, pro ustavení závitořezu na jakoukoliv feromagnetickou plochu. Možnost upnutí přímo na závitovaný dílec.

Po demontáži připojovací příruby je možné magnet používat pro manipulaci železných břemen, jako klasický břemenový magnet.

tl_files/magcentrum/DATA/JOYTAPY/mag_stoj_small.jpg
